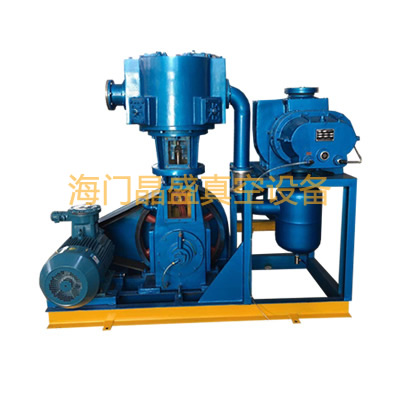

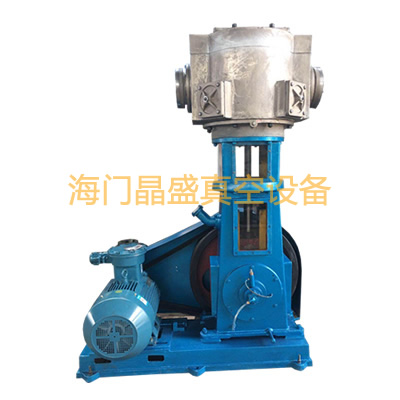

WLW-300

往复式真空泵（又称活塞式真空泵）,属于低真空获得设备之一，它的极限压力一般在1330～2660Pa，它的抽速范围比较大，从50L/S到600L/S，适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍、钢水真空处理、真空蒸馏、真空蒸发、真空浓缩、真空结晶、真空干燥、真空过滤及混凝土的真空作业等方面的抽除气体。往复式真空泵不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。 如图为往复式真空泵的工作原理图，往复式真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2，活塞的驱动是用曲柄连杆机构3（包括十字头）来完成的。除上述主要部件外还有排气阀4和吸气阀5等重要部件，以及机座、曲轴箱、动密封和静密封等辅助部件。

运转时，在电动机的驱动下，通过曲柄连杆机构的作用（旋转运动转变成直线运动），使气缸内的活塞作往复运动。当活塞在气缸内从左端向右端运动时，由于气缸的左腔体积不断增大，左腔空间的压强不断的降低，当左腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽容器内的气体经过吸气阀5不断地被抽进左腔，此时正处于吸气过程。

当活塞达到最右位置时，气缸左腔内就充满了气体。接着活塞从右端向左端运动，此时吸气阀5自动关闭。气体随着活塞从右往左运动而逐渐被压缩。当气缸内的气体达到排气压力时，此时排气阀4被打开，气体被排出，完成了一个工作循环。当活塞在从左端向右端运动时，重复上述循环，直到被抽容器达到某一平衡压力为止。

在往复泵中，吸气阀和排气阀是非常重要的部件且是易损部件，它们工作的好坏直接影响往复泵的极限压力、抽气速率、功率消耗以及运行的可靠性。
